Detector de llama. - Keyes - KY-026

     Existen varios dispositivos similares. El que yo tengo es el modelo Keyes KY-026. Disponen de un led indicador, ajuste de sensibilidad e indicador de funcionamiento.

     Funcionan en la longitud de onda comprendida entre los 760 y 1100 manómetros. El angulo de visión del sensor es de unos 60º, cosa que se puede comprobar fácilmente al acercar la llama de un encendedor.

     Se pueden utilizar tres o cuatro patas tanto de forma digital como analógica.

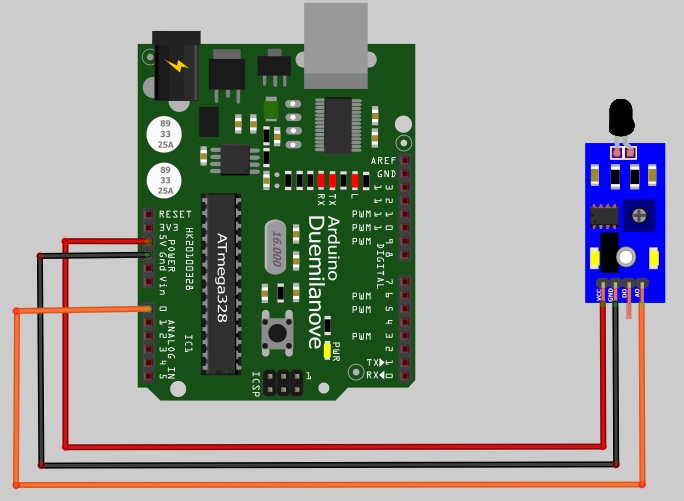

Arduino GND --> Module G
Arduino +5V --> Module +
Arduino digital 4 --> Module D0
Arduino A3 --> Module A0

Sketch Arduino - I

int Led=13;
int buttonpin=3;
int val;

     void setup()

     {
          pinMode(Led,OUTPUT);
          pinMode(buttonpin,INPUT);
     }

     void loop()

     {
          val=digitalRead(buttonpin);
          if(val==HIGH)
     {

          digitalWrite(Led,HIGH);
     }

          else

          {

          digitalWrite(Led,LOW);

          }
     }

                                                 Sketch Arduino - II

Sketch Arduino - III

int analoog = A3; // define the flame sensor interface

int sensor; //read analoog value

long time = 0;

int counter = 0;

void setup ()

{

  pinMode (analoog, INPUT) ;// output interface defines the flame sensor

  Serial.begin(9600);

}

void loop ()

{

  sensor = analogRead(analoog);

  Serial.println(sensor);  // read input value



    if (sensor < 100) {

    time = millis() + 15000; //detecting time + 15 seconds



    while(time > millis() && sensor < 350){                       // made this 350 but you easly speed that up to 650.

    Serial.print("still detecting sensor value = ");              // in the video it is 500

    Serial.println(sensor);

    sensor = analogRead(sensor) ;

    if(sensor > 350){

      Serial.print("no fire   sensor value = ");

      Serial.println(sensor);

      break;

    }

    delay(1000);

    counter ++;

    }

    Serial.println("outside the while loop");

    if(counter >= 14){

      Serial.println("START SPRINKLER!!!! ");

    }

  }

  delay(1000);

  counter = 0;        // set counter back to 0 so if it has broken out the while loop it doesnt built up an currupt value

}
