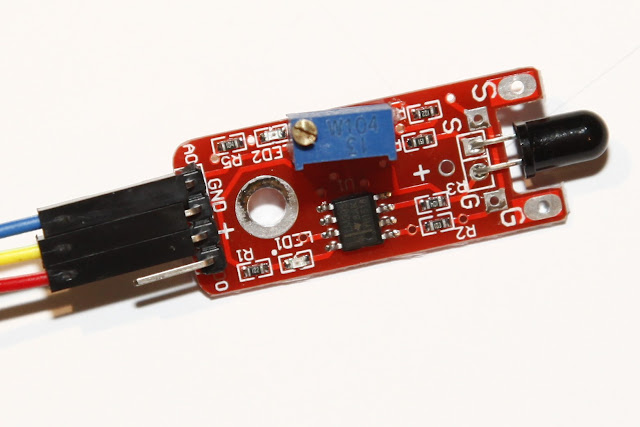

Detector de llama. - Keyes - KY-026

     Existen varios dispositivos similares. El que yo tengo es el modelo Keyes KY-026. Disponen de un led indicador, ajuste de sensibilidad e indicador de funcionamiento.

     Funcionan en la longitud de onda comprendida entre los 760 y 1100 manómetros. El angulo de visión del sensor es de unos 60º, cosa que se puede comprobar fácilmente al acercar la llama de un encendedor.

     Se pueden utilizar tres o cuatro patas tanto de forma digital como analógica.

Arduino GND --> Module G
Arduino +5V --> Module +
Arduino digital 4 --> Module D0
Arduino A3 --> Module A0

Sketch Arduino - I

int Led=13;
int buttonpin=3;
int val;

     void setup()

     {
          pinMode(Led,OUTPUT);
          pinMode(buttonpin,INPUT);
     }

     void loop()

     {
          val=digitalRead(buttonpin);
          if(val==HIGH)
     {

          digitalWrite(Led,HIGH);
     }

          else

          {

          digitalWrite(Led,LOW);

          }
     }

Interruptor de Mercurio basculante. - Keyes - KY-017

    Sensor de Mercurio.

Sketch de Arduino.

int Led=13;

int buttonpin=3;

int val;

void setup()

    {

     pinMode(Led,OUTPUT);

     pinMode(buttonpin,INPUT);

     }

void loop()

     {

     val=digitalRead(buttonpin);

     if(val==HIGH)

    {

     digitalWrite(Led,HIGH);

     }

else

    {

    digitalWrite(Led,LOW);

    }

}
